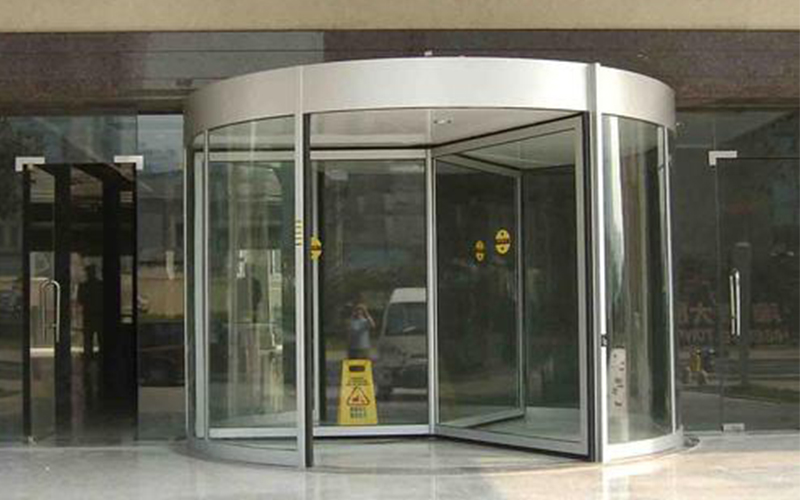

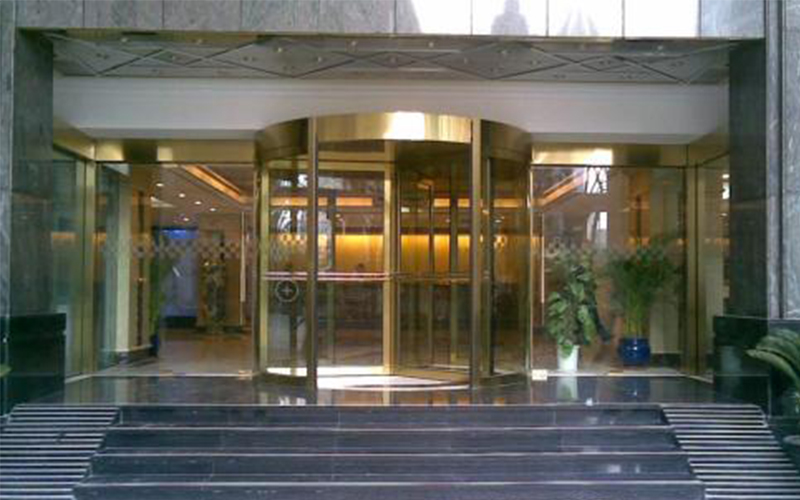

旋轉三翼門結構組成及參數計算你了解嗎？旋轉三翼門做為旋轉門的一種門道佰分佰不但安裝了很多并且到現在還為上百家客戶提供者維保服務。今天就通過本文為想要選購旋轉三翼門的客戶介紹下它的結構組成及參數計算。

一、旋轉三翼門結構組成

旋轉三翼門由三大部件組成，即：固定框架、中間軸組件和旋轉組件。下面將詳細介紹各個組件。

（1） 固定框架：固定框架由上支撐組件及立柱、上、下碼頭和固定吊板組成。上支撐組件又由帽頭、多個梁架、多個支撐板和托架用螺釘、螺母鏈接而成。立柱和上、下碼頭時固定框架的基礎。曲壁玻璃也安裝在上、下碼頭和立柱之間。吊頂板安裝在固定框架上。

（2） 旋轉組件：旋轉組件由閉門器、展箱、旋轉吊頂和門組件組成。旋轉組件用于門的開啟和關閉。

（3） 中間軸組件：中間軸組件是自動旋轉門的驅動系統，是在電控系統控制下啟動和關閉自動門的驅動機構。它由減速電機和驅動機構組成。

二、旋轉三翼門結構參數設計計算

當設計旋轉三翼門時，在已定的門內徑、立柱型材尺寸、展臺型材尺寸和門扇型材尺寸的情況下，可計算出旋轉三翼門的外形尺寸。當為廠家規格門時，按規格尺寸加工；如不是規格尺寸時，就需重新計算。外形尺寸按以下方法確定。

已給定的尺寸為Ф，即門的內徑，要求出的尺寸時展臺移交長度B和門扇寬度G。由于旋轉三翼門的門扇尺寸是可以折疊的，門扇在折疊后，門扇的長度加上門扇毛刷的長度之和小于門扇旋轉A點到A點的長度。

已知門內徑Ф，門扇與立柱間的間隙為30mm，門扇與展臺一角的間隙為30mm，展臺一角與門扇轉軸中間點A（閉門器中間）的距離為75mm。

設門扇轉軸A點到A點的距離與門扇從折疊點A算起的寬度之差為A。因此，可列出以下兩方程式求B和G，即

2X（B+75）cos30°=G-（75-30）+A

B+G+30X2=Ф/2

式中 B——展臺一角長度，mm；

G——門扇寬度，mm；

Ф——旋轉門內徑，mm；

A——經驗常數，考慮到門扇上的毛刷長度及折疊后要留有余量，一般取A=134mm。

經整理后得

1.732B+40.9=G

B+G=（Ф/2）-60

就可求得

B=（Ф/5.464）-36.9(mm)

G=0.317Ф-23.1(mm)

門進出口寬度 W=（Ф+C）sin30°-Kcos30°

式中Ф——門內徑，mm；

C——立柱橫截面長度，mm；

K——立體橫截面寬度一半與防碰橡膠高度之和，mm。

旋轉三翼門它以造型簡潔，美觀及經濟實用被廣泛用于寫安樓、酒店、商場、機場等各種場所，可有效地起到了防風、防塵、隔音的作用，并具備了的安全，在安全防夾、防碰、調速等性能上都有優越的表現，從而使入口附近的環境變得更好，若加上展箱裝置，更為建筑物錦上添花。如有旋轉三翼門維保維修需求可撥打400-6298400詳細咨詢。
